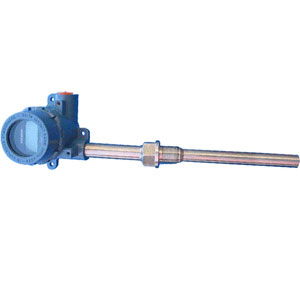

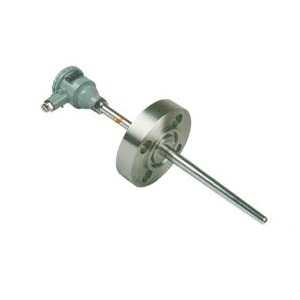

工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用J廣，通過溫度傳感器，可將控制對象的溫度參數變為電信號，傳遞給顯示，記錄和調節儀表，對系統實行檢測，調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通熱電偶非常不安全，J易引起環境氣體爆炸。因此，在這些場合須***使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dIIBT4～dIICT6、ibIIBT4、iaIIBT4、iaIICT6溫度組別區間內具有爆炸性氣體危險的場所內。

• 量程規格

  型 號	分度號	測量范圍	精度等J	允許偏差Δt ℃
  WRN、WRNK WRN2、WRNK2	K	0～800℃	Ⅱ	±2.5℃或±0.75%t
  WRE、WREK WRE2、WREK2	E	0～600℃	Ⅱ	±2.5℃或±0.75%t

  注：”t“為感溫元件實測溫度，

  Ⅰ、ⅢJ精度為特殊訂貨。

  熱響應時間

  在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。

  公稱壓力

  一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、 直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

  熱電偶絕緣電阻

  常溫絕緣電阻的試驗電壓為：直流500±50V。

  測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。

  對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M

  即：Rr·L＞100 MΩ·m L＞1m

  式中：Rr-熱電偶的常溫絕緣電阻值， MΩ

  L-熱電偶的長度，m

  對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ

  鎧裝式熱電偶（絕緣式）的絕緣電阻

  在環境溫度為20±15℃，相對濕度不大于80%時，熱電J與外套管之間的絕緣電阻應大于等于100 MΩ·M*，試驗電壓為直流500V。 （※絕緣電阻用MΩ·M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）

  防爆類型和J組

  防爆J組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6

  本安J組：iaⅡBT4或iaⅡCT4（多對式）

  iaⅡBT6或iaⅡCT6（多對式）

  外殼防護等JIP54

  □ 型號表示

  隔爆型、本安型熱電偶

  WR□－□□OA

  W	R	□ 測溫元件材料	□ 安裝固定形式	□ 接線盒形式	O	A
  溫度儀表	熱電偶	E）鎳鉻－銅鎳（康銅） K）鎳鉻－鎳硅（鎳鉻－鎳鋁）	2）固定螺紋 4）固定法蘭 6）固定螺紋錐形保護管	4）隔爆型、本安型	設計序號	改形序號



  隔爆型、本安型鎧熱電偶

  WR□K－□□O

  W	R	□ 測溫元件材料	K	□ 安裝固定形式	□ 接線盒形式	O
  溫度儀表	熱電偶	E）鎳鉻－銅鎳（康銅） K）鎳鉻－鎳硅（鎳鉻－鎳鋁）	鎧裝形	2）固定螺紋 4）固定法蘭	4）隔爆型、本安型	設計序號

  隔爆型、本安型（多動式）熱電偶

  WR□K-□□□□□

  W	R	□ 測溫元件材料	K	□ 安裝固定形式	□ 接線盒形式	□ 熱端形式	□ 鎧裝元件數	□ 防爆形式
  溫度儀表	熱電偶	N）鎳鉻－鎳硅 E）鎳鉻－銅鎳	鎧裝	8）固定內螺紋	4）隔爆型	1）絕緣式 2）接殼式	3）3對 4）4對 5）5對 6）6對	d)隔爆 i)本安

  , , ,
